Le réflexe qui change
Jusqu’ici, importer un plan PDF dans JustBIM impliquait une étape de mise à l’échelle par mesure : vous importiez le plan, puis vous calibriez en mesurant une distance connue sur le plan (un mur coté, par exemple).
C’est toujours possible. Mais quand l’échelle est connue et c’est presque toujours le cas sur les plans de DCE, on peut désormais la saisir directement à l’import.
Comment ça marche

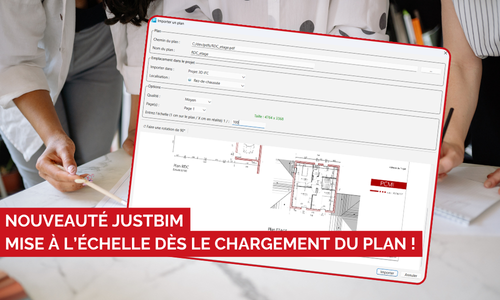

Au moment de l’import, un champ « échelle » s’affiche dans la boîte de dialogue. La règle de saisie est simple : on entre le diviseur, pas le ratio complet.
- Pour un plan au 1/100 → saisir 100
- Pour un plan au 1/50 → saisir 50
- Pour un plan au 1/25 → saisir 25
Le champ est optionnel. Si vous ne savez pas, vous laissez vide et vous utilisez la mise à l’échelle par mesure comme avant.
Quand cette saisie est utile (et quand elle ne l’est pas)
Utile : quand le cartouche indique clairement l’échelle, et que celle-ci est cohérente sur l’ensemble du document.
À surveiller : un même PDF peut contenir plusieurs pages avec des échelles différentes (un plan d’ensemble au 1/200 et des détails au 1/50, par exemple). Dans ce cas, l’échelle se saisit page par page.
À éviter : quand le plan ne comporte aucune échelle imprimée ou que l’origine du document est douteuse, mieux vaut passer par la mise à l’échelle par mesure d’une distance connue. C’est plus fiable.
Bonnes pratiques d’import
- Vérifier le cartouche avant de saisir : « Échelle 1:100 » → on saisit 100.
- Contrôler la cohérence entre les pages d’un même PDF.
- En cas d’erreur ou de doute après import, la commande « Définir l’échelle » permet de recalibrer en mesurant une distance réelle.
- La commande « Mesurer une distance » sert à vérifier rapidement qu’une cote du plan tombe juste après import.
Sur le terrain, le calibrage par mesure est un geste à risque : on choisit une distance qu’on croit connue, on clique deux points, et une approximation d’un demi-millimètre se retrouve propagée sur tout le projet. Quand l’échelle est documentée, la saisir directement est plus sûr et plus rapide.
